Настройка слайсеров

Мы подготовили руководство для техников, в котором указали на наглядных примерах, как установить настройки печати под разные модели принтеров и виды полимеров. Для установки параметров 3D-печати могут использоваться разные слайсеры. Слайсер – это программное обеспечение, в котором вводятся основные параметры по печати для 3D-принтера. Установленные параметры преобразуются в GCode файл, который отправляется на принтер и начинается печать модели.

Мы взяли самые популярные среди техников слайсеры: Lichy Slicer, Anycubic и CHITUBOX и показали, какие настройки следует менять и где они расположены в каждом из них.

Показывает какой высоты будут наслаиваться все последующие слои модели. Высоту слоя можно выставить: в 50, 100 и 200 микрон. Высота слоя влияет на качество напечатанного изделия. Чем меньше высота слоя, тем более гладкой будет поверхность изделия, но время печати увеличится. Слой в 50 микрон печатается за час, слой в 100 микрон – за 30 минут.

Высота слоя 50 микрон – это оптимальная величина на которой печатает большинство зубных техников. Если нужна большая точность и ваш принтер позволяет, можете выставить 25 микрон и меньше: это будет полезно, например, для печати протяженных временных реставраций на винтовой фиксации, но будьте готовы ждать готовую работу в два раза дольше.

Определяет как долго 3D-принтер будет засвечивать каждый слой модели. В зависимости от того, какую высоту слоя вы выставите: 50, 100 или 200 микрон будет меняться время засветки. Под каждую модель принтера время засветки полимера разное и обычно указано на сайте производителя. Например, для одного и того же полимера: Dental Bleach время засветки на 3D-принтере Phrozen Sonic Mini 4K составит от 4.3, а на принтере Phrozen Shuffle 4K⎯ 11.6.

Чтобы правильно перенести время засветки нужно на сайте производителя выбрать свой 3D-принтер, смолу и установить указанное значение. Если производитель указывает диапазон времени засветки, например, от 1.2-1.4, то нужно взять среднюю величину 1.3. Затем, напечатав тест, можно скорректировать это значение если модель будет пересвечена или недосвечена.

Нижние слои обеспечивают прилипание модели к столику. Количество слоев низа можно установить от 1 до 6, фактически достаточно 2. Первый слой обеспечивает прилипание модели к столику, а второй компенсирует кривизну столика.

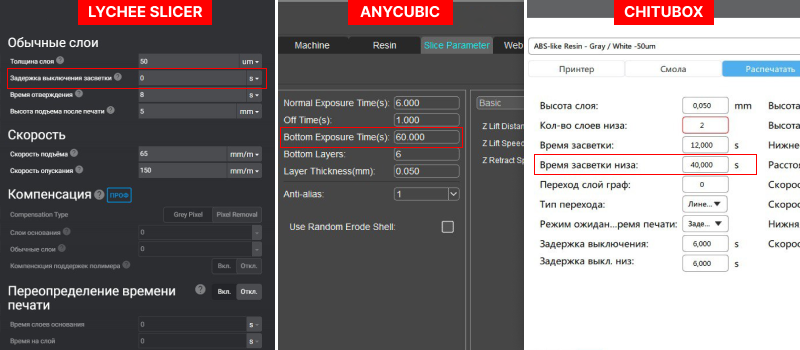

Это время засветки нижних слоев, которые обеспечивают прилипание модели к столику.  Выдержка базовых слоев в среднем в 5-10 раз больше  времени засветки обычных слоев.

Если средняя величина засветки для полимера Dental Sand A1-A2 на Phrozen Sonic Mini 4K – 4.3 секунды, то засветка нижних слоев будет равна 40 секунд.

Это пауза в нижнем положении, которая позволяет материалу стабилизироваться. Влияет на качество боковых поверхностей. Платформа опускается вниз и ждет пока лишний материал вытечет из под столика, а сам полимер стабилизируется.

В CHITUBOX задержка выключения должна быть большой, например 12-13 секунд так как указывается общее время, которое будет затрачено на то, чтобы опустить, поднять и удержать столик в нижнем положении. Необходимо посчитать сколько уйдет времени на то, чтобы поднять столик, опустить и задержать в нижнем положении. На сайте Phrozen для этого есть специальный калькулятор.

Время отдыха после отвода устанавливается фактическое время, которое столик будет ждать на каждом шаге. Обычно устанавливается от 1-5 секунд, все зависит от технологии печати и вашего 3D-принтера.

Задержку после печати можно не изменять и выставить 0.

Это та величина, на которую нам необходимо поднять модель со дна ванны после печати слоя, чтобы полимер заполнил место где она расположена. Высота подъема платформы зависит от вашего 3D-принтера. В среднем она равна 4-10 мм.

В CHITUBOX два значения высоты подъема платформы. Первое - для нижних слоев, второе для всех остальных.

Показывает насколько плавно будет отрываться модель от пленки. Если вы работаете с тонкими изделиями и быстро отрываете модель, она может погнуться. Для выжигаемых и мягких смол, например Dental Pink Soft лучше выставить минимальную скорость поднятия. При настройке скорости учитывайте, что в слайсере CHITUBOX скорость подъема и опускания модели указывается в мл/мин, а Anycubic работает с миллиметрами в секунду. Если вы работаете с жесткими материалами Dental Yellow Clear, в таком случае можно выставить скорость подъема  100-150 мл/мин для CHITUBOX  и 1.7 мл/ с для Anycubic.

Скорость опускания устанавливаем на 30-40 % больше скорости подъема. Если вы выставили скорость поднятия в CHITUBOX  100 мл/ мин, то скорость опускания можно выставить 140-150 мл/ мин. В Anycubicе скорость опускания при скорости подъема 1.7 мл/с будет равна 2.38 мл/с.

После печати нужно изучить калибровочный тест, чтобы скорректировать настройки. На что нужно обращать внимание при оценке качества теста можете узнать из нашего поста по ссылке.

Параметры настроек можно найти на сайте производителя полимера, которые указываются под каждую модель 3D-принтера, либо обратиться в техническую поддержку Dilikat. Напечатайте с рекомендуемыми настройками модель, а затем еще несколько калибровочных деталей с временем засветки на 10-20% длиннее и на 10-20% короче
